Clamping Elements

  • Home
  • Our Products
  • Clamping Elements

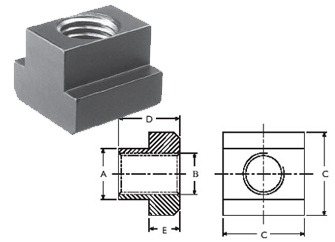

T - Nuts Din - 508

T - Nuts Din - 508

MODEL NO. T - Slot Size A B C D E WT IN KGS.
QAW-78 10 9.6 M 8 15 12 6 0.014
QAW-79 12 11.6 M 8* 18 14 7 0.022
QAW-80 12 11.6 M 10 18 14 7 0.022
QAW-81 14 13.6 M 10* 22 16 8 0.034
QAW-82 14 13.6 M 12 22 16 8 0.034
QAW-83 16 15.6 M 12* 25 18 9 0.050
QAW-84 18 17.6 M 16 28 20 10 0.068
QAW-85 20 19.6 M 16* 32 24 12 0.107
QAW-86 22 21.6 M 20 35 28 14 0.155
QAW-87 24 23.6 M 20* 40 32 16 0.220
QAW-88 28 27.6 M 24 44 36 18 0.330

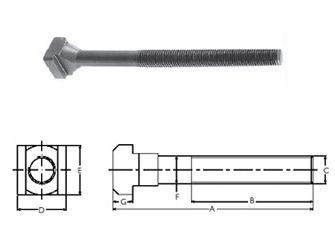

T - Boltss Din - 787

T - Boltss Din - 787

MODEL NO. T - Slot A B C D E F G WT IN KGS. MODEL NO. T - Slot A B C D E F G WT IN KGS.
QAW - 89 8 50 35 M 8 13 16 7.6 6 0.025 QAW- 122 18 100 65 M 16 28 36 17.6 10 0.203
QAW - 90 8 65 35 M 8 13 16 7.6 6 0.035 QAW - 123 18 125 65 M 16 28 36 17.6 10 0.235
QAW - 91 8 80 50 M 8 13 16 7.6 6 0.040 QAW- 124 18 160 100 M 16 28 36 17.6 10 0.280
QAW - 92 10 50 30 M 10 15 19 9.6 6 0.040 QAW- 125 18 200 125 M 16 28 36 17.6 10 0.330
QAW - 93 10 65 45 M 10 15 19 9.6 6 0.050 QAW- 126 18 250 150 M 16 28 36 17.6 10 0.430
QAW - 94 10 80 50 M 10 15 19 9.6 6 0.060 QAW - 127 18 315 180 M 16 28 36 17.6 10 0.530
QAW - 95 10 100 60 M 10 15 19 9.6 6 0.070 QAW - 128 20 80 55 M 20 32 40 19.6 12 0.290
QAW - 96 12 50 35 M 12 18 25 11.6 7 0.060 QAW -129 20 100 65 M 20 32 40 19.6 12 0.340
QAW - 97 12 65 40 M 12 18 25 11.6 7 0.065 QAW -130 20 125 85 M 20 32 40 19.6 12 0.390
QAW - 98 12 80 55 M 12 18 25 11.6 7 0.075 QAW -131 20 160 110 M 20 32 40 19.6 12 0.470
QAW - 99 12 100 65 M 12 18 25 11.6 7 0.090 QAW - 132 20 200 125 M 20 32 40 19.6 12 0.550
QAW - 100 12 125 75 M 12 18 25 11.6 7 0.120 QAW - 133 20 250 150 M 20 32 40 19.6 12 0.670
QAW - 101 12 160 80 M 12 18 25 11.6 7 0.145 QAW -134 20 315 190 M 20 32 40 19.6 12 0.800
QAW - 102 12 200 120 M 12 18 25 11.6 7 0.165 QAW - 135 22 80 55 M 20 35 45 21.6 14 0.330
QAW - 103 12 250 150 M 12 18 25 11.6 7 0.185 QAW -136 22 100 60 M 20 35 45 21.6 14 0.400
QAW - 104 14 50 35 M 12 22 28 13.6 8 0.070 QAW -137 22 125 85 M 20 35 45 21.6 14 0.428
QAW - 105 14 65 40 M 12 22 28 13.6 8 0.080 QAW -138 22 160 100 M 20 35 45 21.6 14 0.500
QAW - 106 14 80 55 M 12 22 28 13.6 8 0.100 QAW - 139 22 200 125 M 20 35 45 21.6 14 0.570
QAW - 107 14 100 65 M 12 22 28 13.6 8 0.110 QAW - 140 22 250 150 M 20 35 45 21.6 14 0.680
QAW - 108 14 125 75 M 12 22 28 13.6 8 0.120 QAW -141 22 315 190 M 20 35 45 21.6 14 0.820
QAW - 109 14 160 80 M 12 22 28 13.6 8 0.150 QAW -142 24 100 70 M 24 40 50 23.6 16 0.540
QAW - 110 14 200 120 M 12 22 28 13.6 8 0.180 QAW -143 24 125 85 M 24 40 50 23.6 16 0.640
QAW -111 14 250 150 M 12 22 28 13.6 8 0.220 QAW -144 24 160 110 M 24 40 50 23.6 16 0.770
QAW - 112 16 65 45 M 16 25 32 15.6 9 0.140 QAW - 145 24 200 125 M 24 40 50 23.6 16 0.900
QAW - 113 16 80 55 M 16 25 32 15.6 9 0.160 QAW - 146 24 250 150 M 24 40 50 23.6 16 1.040
QAW - 114 16 100 65 M 16 25 32 15.6 9 0.186 QAW -147 24 315 190 M 24 40 50 23.6 16 1.270
QAW - 115 16 125 80 M 16 25 32 15.6 9 0.205 QAW -148 28 100 70 M 24 44 56 27.6 18 0.650
QAW - 116 16 160 100 M 16 25 32 15.6 9 0.264 QAW -149 28 125 75 M 24 44 56 27.6 18 0.720
QAW - 117 16 200 100 M 16 25 32 15.6 9 0.315 QAW -150 28 160 110 M 24 44 56 27.6 18 0.800
QAW - 118 16 250 150 M 16 25 32 15.6 9 0.380 QAW - 151 28 200 125 M 24 44 56 27.6 18 0.950
QAW - 119 16 315 180 M 16 25 32 15.6 9 0.440 QAW - 152 28 250 150 M 24 44 56 27.6 18 1.120
QAW - 120 18 65 45 M 16 28 36 17.6 10 0.160 QAW -153 28 315 160 M 24 44 56 27.6 18 1.350
QAW - 121 18 80 55 M 16 28 36 17.6 10 0.185 QAW - 154 28 400 250 M 24 44 56 27.6 18 1.500

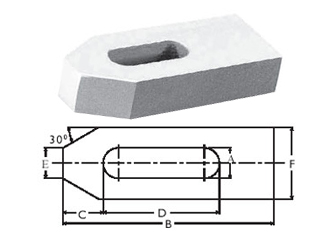

Strap Clamp Flat Din - 6134

Strap Clamp Flat Din - 6134

MODEL NO. A B C D E F G FOR BOLT WT IN KGS.
QAW-155 9 60 13 22 10 25 12 M 8 0.110
QAW-156 11 80 15 30 12 30 16 M 10 0.220
QAW-157 14 100 21 40 14 40 20 M 12 6.490
QAW-158 14 125 21 50 14 40 20 M 12 0.600
QAW-159 18 125 26 45 18 50 25 M 16 1.000
QAW-160 18 160 26 65 18 50 25 M 16 1.200
QAW-161 22 160 30 60 22 60 30 M 20 1.830
QAW-162 22 200 30 80 22 60 30 M 20 2.290
QAW-163 26 200 30 80 26 70 40 M 24 3.400
QAW-164 26 250 35 105 26 70 40 M 24 3.850

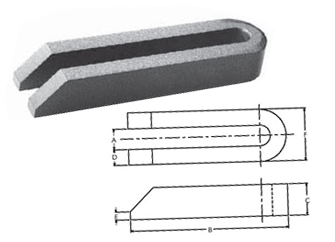

Open Ended Strap Clamp Flat

Open Ended Strap Clamp Flat

MODEL NO. A B C D E F FOR BOLT WT IN KGS.
QAW-165 9 80 15 8 4 25 M 8 0.150
QAW-166 11 100 20 10 5 31 M 10 0.300
QAW-167 14 125 25 12 6 38 M 12 0.570
QAW-168 14 160 25 12 6 38 M 12 0.730
QAW-169 14 220 25 12 6 38 M 12 0.910
QAW-170 18 160 30 16 8 50 M 16 1.080
QAW-171 18 200 30 16 8 50 M 16 1.360
QAW-172 18 250 30 16 8 50 M 16 1.700
QAW-173 22 200 40 20 10 62 M 20 1.800
QAW-174 22 250 40 20 10 62 M 20 3.020
QAW-175 22 315 40 20 10 62 M 20 3.830
QAW-176 26 200 40 20 10 66 M 24 2.400
QAW-177 26 250 40 20 10 66 M 24 3.050
QAW-178 26 315 40 20 10 66 M 24 3.830
